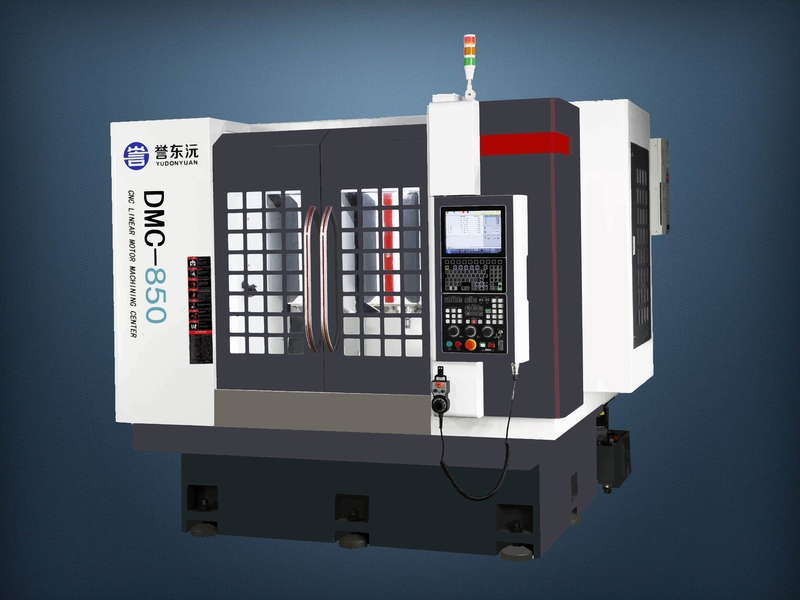

DMC-850直線電機雙通道高速龍門加工中心，采用雙通道結構設計。是為平板電腦、 5G通訊基站、手機中框、新能源零件等大體量加工領域量身打造的高產出高效率加工設備。
產品特點：
1、DMC-850直線電機雙通道高速龍門加工中心是橫梁固定、工作臺移動、龍門框架式結構。
2、機床采用獨具匠心的雙通道設計結構，雙主軸，雙工作臺、雙刀庫，一次裝夾，兩個通道同時加工，加工效率大幅提升.
3、采用譽東沅新型高推力免維護的直線電機驅動，徹底解決滾珠絲桿的磨損缺陷，完全消除絲桿旋轉的振動。
4、進口RENISHAW高精度光柵尺閉環檢測，機床精度長久保持穩定。
5、ATC刀具交換系統，使用24T(可選30T)刀臂式刀庫，換刀速度快，性能穩定可靠。
6、主軸采用永磁同步高速電主軸，最高轉速高達30000rpm，可進行高光切削。
7、直線電機智能核心算法及控制技術，實現高速高精控制。
8、機床定位精度≤5um，重復定位精度≤3um。
應用領域：
1、DMC-850直線電機雙通道高速龍門加工中心，可用于3C行業、新能源汽車零部件、醫療器械、航空航天、模具加工、通用機械等行業的大批量加工領域。
2、DMC-850尤其適用于平板電腦、 5G通訊基站、手機中框、銅工、模具等加工領域的高產出高效率加工。
DMC-850每個工作臺可同時裝夾6.5寸手機治具8個，或12寸平板電腦治具3個,或15寸平板電腦治具2個。
3、一臺DMC-850等效于2～3臺同規格加工中心的生產效率。相當于加工效率提高2～3倍，占地面積件減少50%～60%，極大的降低生產費用。
DMC-850直線電機雙通道高速龍門加工中心技術參數
|
序號 |
項目ITEM |
DMC-850 |
|
1 |
工作臺數量（Number of tables） |
2個 |
| 2 |
工作臺尺寸（Table size） |
850×500mm |
| 3 |
T型槽尺寸（T-groove size） |
5個—12mm×100mm |
| 4 |
工作臺最大承重（Table loading Max） |
150Kg |
| 5 |
橫梁托板左右行程（X-axis travel） |
X1/X2軸：500mm |
| 6 |
工作臺前后行程 （Y-axis travel） |
Y1/Y2軸：800mm |
| 7 |
主軸箱上下行程 （Z-axis travel） |
Z1/Z2軸：220mm |
| 8 |
主軸端面至工作臺面距離 （Min.distance from spindle end to table） |
標準:160mm～380mm |
| 9 |
主軸轉速范圍（Spindle speed） |
30000rpm |
| 10 |
主軸電機功率（Spindle motor power） |
7.5Kw/9Kw(永磁同步電主軸) |
| 11 |
主軸錐孔（Spindle taper） |
BT30 |
| 12 |
直線 坐標快移速度（Rapid traverse） |
X1/X2/Y1/Y2：60m/min
Z1/Z2：48m/min
|
| 13 |
直線坐標切削進給速度（Feeding speed） |
1～20000mm/min |
| 14 |
驅動方式（Driving mode） |
X1/X2/Y1/Y2軸：直線電機 Z1/Z2軸：滾珠絲桿 |
| 15 |
定位精度（ISO 230-2）（Positioning accuracy） |
0.005mm |
| 16 |
重復定位精度（ISO 230-2）（Repeated accuracy） |
0.003mm |
| 17 |
刀庫數量 |
2個 |
| 18 |
刀庫容量（Tool magazine capacity） |
24T把機械手（可選30T） |
| 19 |
刀具最大直徑×長度（Max.tool diameter×L） |
φ60mm×200mm |
| 20 |
換刀時間（Tool changing time） |
1.5″(T-T) |
| 21 |
換刀方式（Tool changing mode） |
雙向就近選刀 |
| 22 |
刀具最大重量（Max.tool Weight） |
3Kg |
| 23 |
數控系統 （CNC system） |
HNC 818D |
| 24 |
機床外形尺寸L×W×H （Machine dimension） |
2700×2800×2300mm |
| 25 |
機床重量（Machine weight） |
6600Kg |
